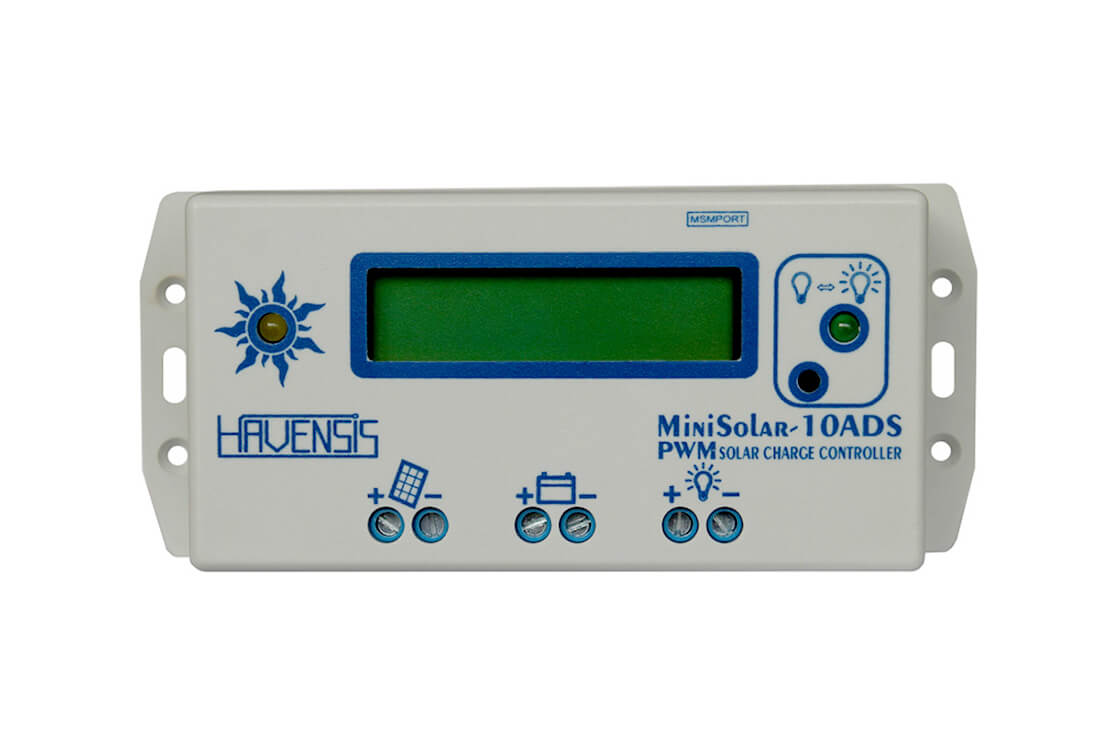

Havensis 10Ah – 12/24V LCD Ekran PWM Solar Şarj Kontrol Cihazı Minisolar-10ADS

Havensis Minisolar-10ADS / 10 Ah PWM Solar Şarj Kontrol Cihazı Özellikleri

Havensis dijital serisi; dijital ekran sayesinde sistem parametrelerinin detaylı olarak görüntülenmesini sağlar. Küçük güçteki uygulamalar için dijital sınıfta ekonomik ve fonksiyonel özellikler sunar. Mikroişlemci kontrolü, en yeni algoritmalar ile akülerin güvenli ve verimli bir şekilde şarj edilmesini sağlar. Üzerinde bulunan
+5V USB çıkış ile; telefon ve tabletler cihaz üzerinden şarj edilebilir. Yüksek verimli Darbe Genişlik Modülasyonu (PWM) şarj teknolojisi ile donatılmış yüksek performansıyla, küçük off-grid sistemlerde tercih edilir. Kolay kullanım sunan görsel dijital ekran ve 2 renkli LED gösterge ile; güneş paneli, yük çıkışı durumları ve akü seviyesi dijital ekran üzerinden kolayca izlenebilir. Programlanabilir yük çıkış modları sayesinde, zaman ayarlı gece aydınlatma uygulamaları ve buton ile manuel yük çıkış kontrolü genel uygulamalarda kullanılır. İstek üzerine IP68 olarak üretim yapılabilmektedir.

Özellikler

  • Otomatik sistem voltajı tanıma
  • Arkadan aydınlatmalı LCD ekran
  • 32 bit ARM mikroişlemci kontrollü
  • 4 kademeli PWM şarj sistemi
  • Programlanabilir 5 farklı yük çıkış modları
  • 5V USB çıkış ile telefon/tablet şarj etme
  • LED durum göstergeleri
  • LCD ekran üzerinde; akü voltajı, yük akımı ve çıkış modu takibi
  • Tam elektronik sigorta
  • MOSFET elektronik anahtarlar ile düşük kayıp
  • Ayarlanabilen akü tipi (kuru, jel, sulu)
  • Kayıtlı bilgileri saklama
  • Şarj seviyesi sıcaklık telafisi
  • Açık kaynak kodlu RS232 haberleşme arayüzü
  • MSMPORT üzerinden bluetooth ile solar ekran mobil uygulama desteği
  • MSMPORT üzerinden LED gösterge bağlantı desteği

Teknik Özellikler

Şarj Sistemi PWM
Sistem Voltajı 12 V / 24 V (otomatik tanıma)
Maks. Şarj / Deşarj Akımı 10 A
Akü Giriş Voltaj Aralığı 9 ~ 32 V
Maks. Solar Panel Giriş Voltajı < 50 V
Yüksüz Güç Tüketimi < 11 mA / 12 V, < 13 mA / 24 V
Sıcaklık Telafisi -20 mV/oC / 12V (25oC)
Çalışma Sıcaklığı -10oC – +50oC
USB Çıkışı (Opsiyonel) 2 adet, 5 V/1 A, 5 V/1,5 A, 5 V/2,1 A
Bağlantı Kablosu Kesiti 6 mm2
Düşük Voltaj Koruma (LVD) 11,1 V / 12 V, 22,2 V / 24 V
Akü Aşırı Voltaj Koruma (HVD) 15,5 V / 12 V, 31 V / 24 V
Aşırı Yük Kurtarma 12,5 V / 12 V, 25 V / 24 V
Aşırı Akım Koruma (60 sn) Aşırı Akım Koruma (15 sn)
Aşırı Akım Koruma (15 sn) Yük Akımı x 1,5
Kısa Devre Koruma Yük Akımı x 2
USB Çıkışı (Opsiyonel) 2 adet, 5 V/1 A, 5 V/1,5 A, 5 V/2,1 A
MSMPORT İletişim RS232 (4 pin- JST), İletişim arayüzü: Açık kaynak kod
Koruma Sınıfı IP22
Ölçüler 156 x 68 mm
Ağırlık 180 gr

Elektronik Korumalar

  • Tam elektronik sigorta
  • Gelişmiş kademeli kısa devre (yük çıkışı tamamen kapatılır)
  • Kademeli aşırı yük akım
  • Güneş paneli ters bağlantı
  • Güneş paneli ters akım (gece)
  • Akü ters bağlantı
  • Akü yüksek voltaj
  • Akü düşük voltaj
